Стоп брак! Допустимые зазоры и щели в мебельных изделиях.

Разбираем ГОСТ для мебельных изделий
Денис Валерьевич Бобрышев
Денис Валерьевич Бобрышев
Эксперт товаровед, основатель компании
Задать вопрос
ГОСТ 6449.3-82 "Изделия из древесины и древесных материалов. Допуски формы и расположения поверхностей" устанавливает стандарты точности для мебельных деталей и сборочных единиц. Этот стандарт может быть полезен потребителям при приемке мебели от производителя или продавца, позволяя выявить дефекты, связанные с отклонениями формы и расположения поверхностей.

Основные виды отклонений и их влияние на качество мебели

Стандарт определяет различные виды отклонений

Отклонение от плоскостности.

Это отклонение поверхности от идеальной плоскости. Рассмотрим пример, например, столешница может быть вогнутой или выпуклой, что повлияет на устойчивость предметов на ней и общий внешний вид.

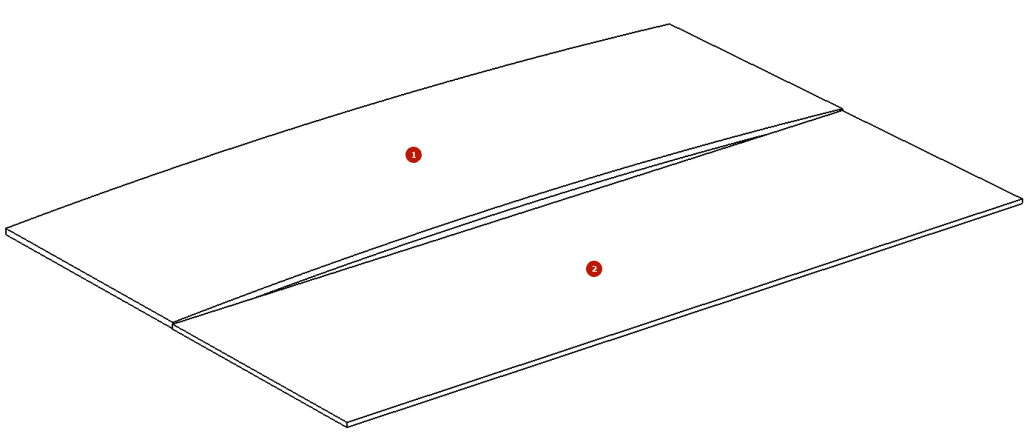

Отклонение от плоскостности (щитовая деталь)
(На схеме столешница №1 имеет отклонение от плоскости, №2 идеальная плоскость).
Для определения максимально допустимого отклонения от плоскостности столешницы размером 3000 мм х 600 мм, нужно обратиться к таблицам допусков, представленным в ГОСТ 6449.3-82. Согласно таблице 3, допуски плоскостности зависят от степени точности и номинального размера. Номинальный размер в данном случае определяется как большая сторона столешницы, то есть 3000 мм. В таблице 3 представлены значения допусков для разных степеней точности (от 10 до 20) и различных интервалов номинальных размеров.

Для столешницы длиной 3000 мм:
  •  Степень точности 10: допуск 0,30 мм
  • Степень точности 11: допуск 0,50 мм
  • Степень точности 12: допуск 0,80 мм
  • Степень точности 13: допуск 1,20 мм
  • Степень точности 14: допуск 2,00 мм
  • Степень точности 15: допуск 3,00 мм
  • Степень точности 16: допуск 5,00 мм
  • Степень точности 17: допуск 8,00 мм
  • Степень точности 18: допуск 12,0 мм
  • Степень точности 19: допуск 20,0 мм
  • Степень точности 20: допуск 30,0 мм
Выбор конкретной степени точности зависит от требований к изделию. В приложении к стандарту есть рекомендации по выбору степени точности. Согласно таблице 2 приложения, для щитовых сборочных единиц (к которым можно отнести столешницу) рекомендуемые степени точности плоскостности и прямолинейности находятся в диапазоне 13-14 для мебели и 12-13 для столярно-строительных изделий. Таким образом, если столешница относится к категории мебельных изделий, то для нее:
  • Для степени точности 13, допустимое отклонение от плоскостности составит 1,2 мм.
  • Для степени точности 14, допустимое отклонение от плоскостности составит 2,0 мм.
Если же столешница относится к столярно-строительным изделиям, то:
  • Для степени точности 12, допустимое отклонение от плоскостности составит 0,8 мм.
  • Для степени точности 13, допустимое отклонение от плоскостности составит 1,2 мм.

Максимальное допустимое отклонение от плоскостности для столешницы длиной 3000 мм может варьироваться от 0,8 мм до 2,0 мм в зависимости от выбранной степени точности и типа изделия (мебель или столярно-строительное изделие). Важно отметить, что данные значения являются максимально допустимыми. Реальные отклонения должны быть в пределах этих значений. Выбор конкретного значения зависит от требований к изделию и его функционального назначения. Рекомендуется обращаться к нормативно-технической документации на конкретный вид продукции, где могут быть указаны более точные допуски.

Отклонение от прямолинейности.

Поверхность или край детали не являются прямыми линиями. Например, боковая панель шкафа может иметь изогнутый край, что создаст щели между деталями.

Отклонение от перпендикулярности.

Смежные поверхности не находятся под прямым углом друг к другу. Например, ящик может плохо закрываться, если его боковые стенки не перпендикулярны передней панели.

Отклонение от параллельности.

Поверхности, которые должны быть параллельными, таковыми не являются. Например, полки в шкафу могут быть установлены не параллельно друг другу, что усложнит их использование.

Отклонение от соосности и симметричности.

Отверстия или элементы конструкции не находятся на одной оси или симметрично относительно друг друга. Например, дверные петли могут быть установлены не соосно, что вызовет проблемы при открывании и закрывании дверей.
Получите консультацию
Наш специалист перезвонит в рабочее время и ответит на ваш вопрос.

Как использовать ГОСТ при приемке мебели

1. Визуальный осмотр: Осмотрите мебель на предмет явных отклонений, таких как кривизна, перекосы, зазоры.
2. Проверка плоскостности: Используйте длинную ровную рейку или строительный уровень, чтобы проверить плоскостность столешниц, полок и других плоских поверхностей. Проверьте наличие зазоров между рейкой и поверхностью.
3. Проверка перпендикулярности: Используйте угольник, чтобы проверить перпендикулярность углов. Особенно это важно для ящиков и дверок.
4. Проверка параллельности: Осмотрите параллельные элементы и измерьте расстояния между ними в нескольких местах, чтобы убедиться, что они не отклоняются от параллельности.
5. Определение степени точности: Если есть возможность, узнайте, какая степень точности была использована производителем. Это можно сравнить с рекомендуемыми значениями в таблицах 3-6 ГОСТ 6449.3-82.
6. Измерение отклонений: В случае сомнений можно измерить отклонения с помощью измерительных инструментов (линейки, штангенциркуля) и сравнить их с допусками, указанными в ГОСТ. Обратите внимание на то, что допуски ограничивают суммарные погрешности, включая изменения из-за колебаний влажности.

Примеры из жизни

● Случай 1: Вы купили кухонный стол. При приемке вы заметили, что столешница имеет заметную выпуклость. Приложив уровень, вы обнаружили, что отклонение от плоскостности составляет 3 мм. Согласно таблице 3 ГОСТ 6449.3-82, для столешницы такого размера и выбранной степени точности (например, 13) допуск плоскостности должен быть 0,5 мм. Это означает, что стол не соответствует стандарту.
● Случай 2: При сборке шкафа вы заметили, что дверцы закрываются с трудом. Проверив перпендикулярность, вы обнаружили, что угол между дверцей и боковой стенкой составляет не 90 градусов, а, например, 88 градусов. Измерения показывают, что отклонение от перпендикулярности составляет 2 мм на длине 500 мм, что превышает допуск для данной детали. Это является нарушением требований ГОСТ.
● Случай 3: Вы приобрели комод, и при осмотре обнаружили, что ящики не параллельны друг другу, сзади зазор больше, чем спереди. Это отклонение от параллельности может привести к проблемам с открыванием и закрыванием ящиков.

Допуски плоскостности и прямолинейности

Согласно таблице 3 ГОСТ 6449.3-82, допуски плоскостности и прямолинейности для различных интервалов номинальных размеров и степеней точности следующие:

Интервал номинальных размеров Степень точности 10 Степень точности 11 Степень точности 12
До 10 – – –
Св. 10 до 16 – – –
Св. 16 до 25 – – 0,10
Св. 25 до 40 – – 0,12
Св. 40 до 63 – 0,10 0,16
Св. 63 до 100 – 0,12 0,20
Св. 100 до 160 0,10 0,16 0,25
Св. 160 до 250 0,12 0,20 0,30
Св. 250 до 400 0,16 0,25 0,40
Св. 400 до 630 0,20 0,30 0,50
Св. 630 до 1000 0,25 0,40 0,60
Св. 1000 до 1600 0,30 0,50 0,80
Св. 1600 до 2500 0,40 0,60 1,00
Св. 2500 до 4000 0,50 0,80 1,20
Св. 4000 до 6300 0,60 1,00 1,60
Св. 6300 до 10000 0,80 1,20 2,00

Номинальный размер – это идеальное или заданное значение размера детали. Это как если бы вы представили себе деталь в идеальном, бездефектном состоянии. Например, если вы измеряете столешницу, то номинальный размер — это ее заявленная длина или ширина, а не фактическая, которая может немного отличаться из-за производственных погрешностей. Номинальный размер может быть длиной, шириной, диаметром, или расстоянием между элементами. При использовании таблиц допусков ГОСТ 6449.3-82, именно номинальный размер используется для выбора соответствующего интервала значений.

Примеры интервалов номинальных размеров

  1. До 10 мм:
    • Этот интервал включает все детали с номинальными размерами от 0 до 10 мм.
  2. Св. 10 до 16 мм:
    • Этот интервал включает все детали с номинальными размерами от 10 до 16 мм (не включая 10 мм).
  3. Св. 16 до 25 мм:
    • Этот интервал включает все детали с номинальными размерами от 16 до 25 мм (не включая 16 мм).

Применение интервалов номинальных размеров

Интервалы номинальных размеров используются для определения допусков на различные виды отклонений (например, отклонения от плоскостности, прямолинейности, параллельности и т.д.). В зависимости от размера детали, выбирается соответствующий интервал, и затем определяются допуски для данного интервала и степени точности.

Если у вас есть деталь с номинальным размером 30 мм, то она попадает в интервал “Св. 25 до 40”. Согласно таблице, допуски для этого интервала будут следующими:

  • Степень точности 10: не указано (для таких малых размеров обычно не применяется).
  • Степень точности 11: не указано (для таких малых размеров обычно не применяется).
  • Степень точности 12: 0,12 мм.

Таким образом, для детали с номинальным размером 30 мм допустимое отклонение от плоскостности и прямолинейности для степени точности 12 составляет 0,12 мм.

Допуски параллельности, перпендикулярности и наклона

Согласно таблице 5 ГОСТ 6449.3-82, допуски параллельности, перпендикулярности и наклона для различных интервалов номинальных размеров и степеней точности следующие:

Интервал номинальных размеров Степень точности 10 Степень точности 11 Степень точности 12
До 10 – – –
Св. 10 до 16 – – 0,10
Св. 16 до 25 – – 0,12
Св. 25 до 40 – – 0,16
Св. 40 до 63 – 0,10 0,20
Св. 63 до 100 – 0,12 0,25
Св. 100 до 160 0,10 0,16 0,30
Св. 160 до 250 0,12 0,20 0,40
Св. 250 до 400 0,16 0,25 0,50
Св. 400 до 630 0,20 0,30 0,60
Св. 630 до 1000 0,25 0,40 0,80
Св. 1000 до 1600 0,30 0,50 1,00
Св. 1600 до 2500 0,40 0,60 1,20
Св. 2500 до 4000 0,50 0,80 1,60
Св. 4000 до 6300 0,60 1,00 2,00
Св. 6300 до 10000 0,80 1,20 2,50

Как заявить о дефекте: пример претензии

При обнаружении дефектов необходимо составить письменную претензию. В ней следует указать:
● ФИО и контактные данные покупателя.
● Наименование и модель мебели.
● Дата покупки.
● Подробное описание дефектов, со ссылкой на конкретные виды отклонений из ГОСТ 6449.3-82 (например, “отклонение от плоскостности столешницы”, “отклонение от перпендикулярности боковой стенки”).
● Указать конкретные измерения и сравнение с допусками по ГОСТ (например: “Фактическое отклонение от плоскостности составляет 3 мм, что превышает допуск в 0,5 мм, установленный в таблице 3 ГОСТ 6449.3-82 для данного размера и степени точности”).
● Требование (например, замена товара, устранение дефектов, возврат денежных средств).
● Дата и подпись.
Получите консультацию
Наш специалист перезвонит в рабочее время и ответит на ваш вопрос.

Пример фрагмента претензии:

При осмотре рабочей поверхности столешницы стола модели “X” было установлено, что отклонение от плоскостности поверхности составляет [значение]. Согласно ГОСТ 6449.3-82 «Изделия из древесины и древесных материалов. Допуски формы и расположения поверхностей», и в соответствии с таблицей 3, для номинального размера столешницы 1200 мм и выбранной степени точности 13, допуск плоскостности должен составлять 0,5 мм. Фактическое отклонение превышает допустимое значение, что свидетельствует о несоответствии данного изделия нормативным требованиям. Следует также отметить, что согласно п. 1.3 ГОСТ 6449.3-82 допуски ограничивают суммарные погрешности, включая изменения из-за колебаний влажности материалов. Выбор степени точности 13 для столешницы основан на рекомендациях, приведенных в таблице 2 приложения к ГОСТ 6449.3-82, для щитовых сборочных единиц. Следовательно, изделие не соответствует требованиям ГОСТ 6449.3-82 по допуску плоскостности.

Использование ГОСТ 6449.3-82 позволяет потребителям более обоснованно подходить к приемке мебели, выявляя дефекты, которые могут повлиять на ее качество и долговечность. Знание видов отклонений и умение применять этот стандарт на практике поможет вам защитить свои права потребителя.
